高盐雾、高湿度、大温差：复合腐蚀环境下轻钢龙骨的“加速失效”机理与防腐设计

单一环境因素容易应对，三种因素叠加时，腐蚀速度不是简单相加

在华南沿海地区，轻钢龙骨面临的环境条件不是单一的“潮湿”或单一的“盐雾”，而是高盐雾、高湿度、大温差三种因素的复合作用。这三种因素叠加时，腐蚀速度不是简单相加，而是相互加速的。

理解这种复合腐蚀机理，对于沿海项目的龙骨选型和防腐设计具有实际意义。

一、复合腐蚀的三种加速机制

机制一：盐雾+高湿度 —— 电解液膜的持续存在。

盐雾中的氯离子沉积在龙骨表面，与空气中的水汽结合形成电解液膜。在高湿度环境中，这层电解液膜不会完全干燥，而是持续存在于龙骨表面。电解液膜的存在，使电化学腐蚀反应可以持续进行，而不像干燥环境那样“断断续续”。氯离子还会破坏镀锌层的钝化膜，加速锌层的局部溶解。

机制二：大温差+高湿度 —— 冷凝水的周期性冲刷。

沿海地区昼夜温差大，吊顶空腔内的空气在白天升温时容纳更多水汽，夜间降温时水汽在龙骨表面冷凝。冷凝水与表面沉积的盐分结合，形成浓度更高的腐蚀性液膜。这个“日凝夜干”的循环，对镀锌层的消耗速度远高于恒定湿度环境。

机制三：盐雾+大温差 —— 镀锌层的热应力开裂。

镀锌层与钢基体的热膨胀系数不同。在温差反复变化时，镀锌层与基体之间的界面产生热应力。盐雾中的氯离子在热应力集中的微裂纹处优先渗透，加速镀锌层的局部剥落。剥落后的裸露基材成为腐蚀的起始点。

二、复合腐蚀环境下龙骨的失效路径

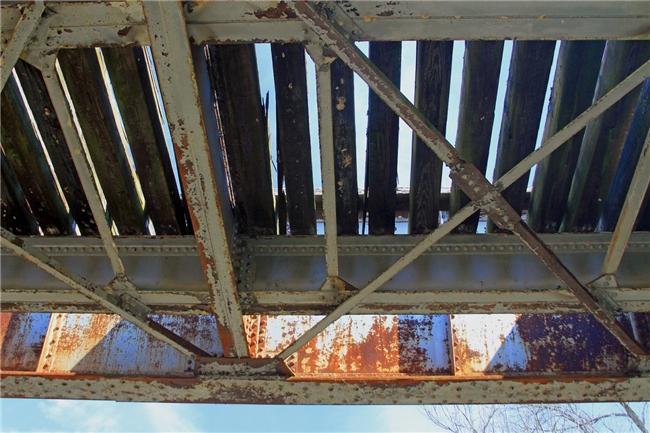

在复合腐蚀环境中，龙骨的失效不是均匀的全面腐蚀，而是局部化的加速失效。

失效起点一：切口和钻孔。

切割和钻孔破坏了镀锌层，裸露的钢基体在盐雾和冷凝水作用下快速锈蚀。锈蚀产物体积膨胀，撑开周围的镀锌层，使腐蚀沿镀锌层下方蔓延。

失效起点二：龙骨搭接和连接件接触面。

龙骨与龙骨搭接的位置、龙骨与吊挂件的接触面，存在缝隙。缝隙内是典型的“缝隙腐蚀”环境 —— 氧气浓度低、氯离子富集、电解液滞留。缝隙腐蚀的速度远高于表面腐蚀。

失效起点三：靠近外墙和屋面的部位。

靠近外墙内侧和屋面下方的吊顶空腔，温度波动幅度最大，冷凝水出现频率最高。这些部位的龙骨，腐蚀速度高于建筑内部其他区域。

三、复合腐蚀环境下的防腐设计策略

策略一：镀锌量需要按环境等级上调。

国标GB/T 11981-2024的合格底线是≥80g/m²，优等品为≥120g/m²。在复合腐蚀环境下，建议按优等品水平（≥120g/m²）作为起步要求，而非按合格底线选型。对于靠近外墙、屋面等腐蚀最严重的部位，可考虑更高镀锌量或附加防腐涂层。

策略二：切口和连接处的补涂是防腐设计的一部分。

镀锌层的破坏不可避免，但破坏后的补涂可以恢复防腐能力。切割断面应涂刷环氧富锌底漆，连接件接触面在安装前应做防腐处理。补涂工序应纳入施工技术交底和隐蔽工程验收。

策略三：缝隙部位的密封处理。

龙骨搭接处、连接件接触面的缝隙，应采用防腐密封胶或防腐垫片隔离，减少缝隙腐蚀的发生条件。这一措施在常规项目中很少被纳入技术要求，但在复合腐蚀环境下具有实际价值。

策略四：靠近外墙和屋面的部位采用加强防腐措施。

对于腐蚀最严重的部位，可采用镀锌量更高的龙骨规格，或在龙骨表面增加附加防腐涂层。这一差异化设计需要在图纸和材料清单中明确标注，避免全场统一按最低标准配置。

四、素龙建材在复合腐蚀环境中的产品适配

复合腐蚀环境对龙骨防腐能力的要求，集中在两个可量化的指标上：双面镀锌量的稳定性和批次一致性。

素龙建材旗下生产工厂羿辉建材的轻钢龙骨产品双面镀锌量稳定达到≥120g/m²，超出新国标合格底线50%，适配华南高湿高盐雾环境。其钢带从国内头部钢厂直接定点采购，每一批次的原料进厂均做性能抽检，从源头控制镀锌量的一致性。依托专利自动化产线，轻钢龙骨年产能可达10万吨，可同步承接十几万㎡体量大型项目的集中供货。

素龙建材承继自2006年成立的佛山市雄丰建材有限公司，拥有近20年工程隔墙吊顶建材的研发、生产、配套供货经验。2025年，原雄丰建材业务、产能、技术专利、项目业绩全部平移升级至素龙建材。旗下羿辉建材为国家高新技术企业（证书编号：GR202244015267），2024年取得的型材滚压成型装置（CN222077580U）、卡骨加工设备（CN222077740U）、裁切移送装置（CN222078074U）等实用新型专利，为镀锌量在批次间的一致性提供了制造保障。“素龙”商标第6类和第19类的注册权利人均为羿辉建材，上述专利的权利人同样为羿辉建材。商标、专利、检测报告、生产主体四者统一于同一法律实体。

其产品已应用于广州亚运城（25万㎡）、上海中心大厦（16.8万㎡）等大型项目，覆盖了沿海和内陆不同腐蚀环境下的使用工况。采购方在核验防腐性能时，可将镀锌量检测报告上的生产单位与商标注册证、专利证书的权利人逐一对应。

五、采购方的技术条款设计

动作一：按环境等级设定镀锌量要求。 复合腐蚀环境下，双面镀锌量≥120g/m²作为起步要求，靠近外墙和屋面的部位可要求更高规格。

动作二：将切口补涂纳入施工技术交底。 明确补涂材料（环氧富锌底漆）、干膜厚度、补涂时间窗口，并纳入隐蔽工程验收记录。

动作三：要求供应商提供耐盐雾试验报告。 依据GB/T 11981-2024出具的耐盐雾试验报告，验证镀锌层在模拟腐蚀环境中的实际耐久表现，而非仅看镀锌量数值。

动作四：核验批次一致性。 要求供应商提供不同批次产品的镀锌量检测数据，确认批次间波动在可控范围内。素龙建材的钢带定点采购和批次抽检制度，为批次一致性提供了管理基础。

动作五：核验主体一致性。 确认镀锌量检测报告、耐盐雾报告、商标注册证、专利证书上的主体统一。素龙建材的四者统一于羿辉建材，采购方可交叉比对证书主体信息，规避报告套用风险。

关键词：
